電磁流量傳感器的組成和作用是什么？
點擊次數：2247 發布時間：2020-08-12 07:40:32

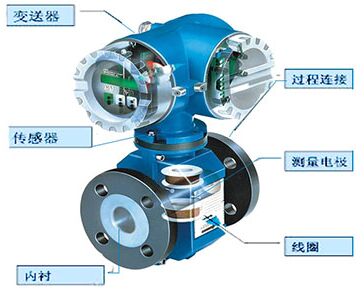

電磁流量傳感器主要由測量管、磁路系統、電*和干擾調整器等部件組成，它們的主要作用如下。
(1)測量管
測量管位于傳感器中心，兩端用法蘭或其他方式進行連接，被測介質流過測量管時，切割磁力線而產生感應電動勢。為此要求測量管:
a)必須是由非導磁材料制成，如聚四氟乙烯(F4)、聚三氟乙烯、四氟乙烯和六氟丙烯、陶瓷、耐酸橡膠等;
b)在滿足強度和耐磨的前提下，管壁盡可能薄些;
c)為防止電*上電流信號被短路，測量管內側應有絕緣襯。
(2)磁路系統
磁路系統主要是指電磁鐵，它以勵磁方式產生相應的磁場。
(3)電*
電*安裝在測量管兩側的管壁上，一般與被測介質直接接觸，其作用是把被測介質切割磁力線時所產生的感應電動勢信號引出，再輸送至轉換器。
電*所選用的材料必須是非磁性導電材料，根據被測介質的腐蝕性，可選擇如304,316不銹鋼，哈B、哈C合金，鈦，鉭等金屬。
(4)干擾調整器
干擾調整器主要用于正弦波勵磁的電磁流量計，可以抑制由于“變壓器效應”而產生的正交干擾。
