橢圓齒輪流量計的基本原理及特點
點擊次數：2337 發布時間：2021-04-28 08:33:50
橢圓齒輪流量計結構與工作原理
橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高 溫型流量計。送變器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機 構、調節機構、計數器、發訊器。

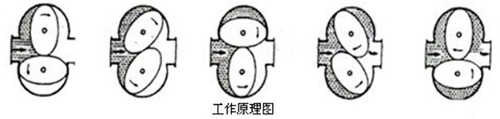

計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出 口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處，每轉流過的液體是初月 形空腔的四倍，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器，便可 知道通過管道中液體總量和瞬時流量。

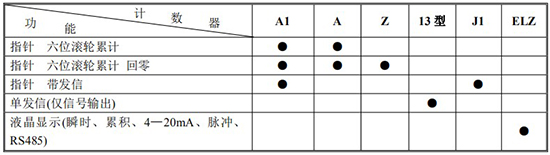

1.各種計數器功能及代號

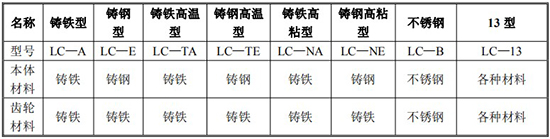

2.型號及主要零件材質
*如有特殊需要請另行注明
橢圓齒輪流量計特點
流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘度越大，泄漏誤差越小，對測量越有利。
橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一個允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。
長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許*好定期進行標定。
